سیستم کنترل رایانه از سری LYH998 SERIE

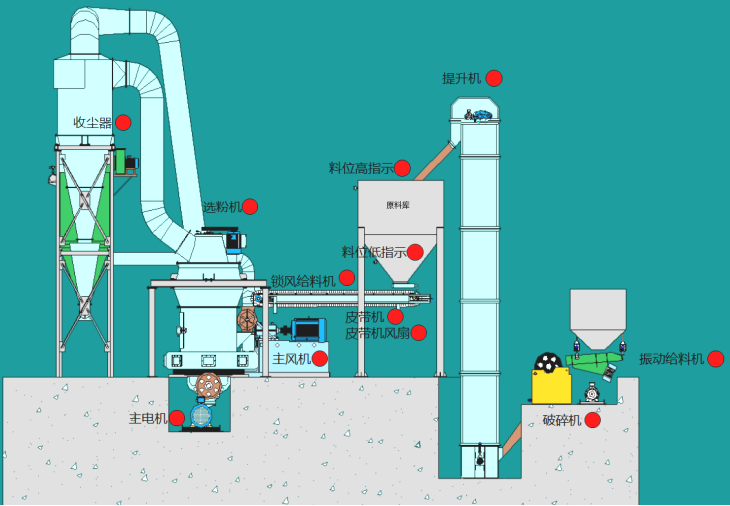

سیستم کنترل رایانه یک آسیاب جدید برای سنگ زنی محیط زیست از زیمنس S7-200 PLC و یک رایانه رومیزی تشکیل شده است که رایانه رومیزی مهندس و ایستگاه اپراتور است. ایستگاه اپراتور می تواند عملکرد و کنترل خط تولید آسیاب سنگ زنی را تحقق بخشد.

1. دستورالعمل های بوت

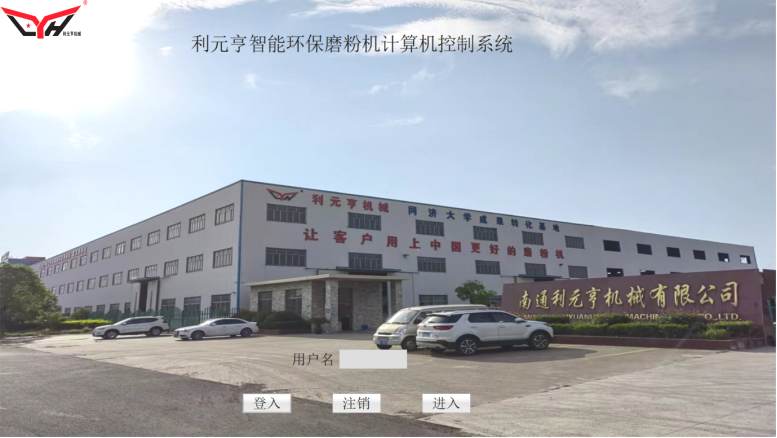

پس از راه اندازی رایانه ، به طور خودکار وارد سیستم نرم افزاری رایانه آسیاب سنگ زنی می شود و بر روی دکمه سمت چپ ماوس کلیک می کند تا صفحه مربوطه را وارد کند.

برای دسترسی ، روی "ورود" کلیک کنید ، نام ورود و رمز ورود را در کادر گفتگوی پاپ آپ وارد کنید و روی OK کلیک کنید. نام کاربر که در حال حاضر وارد شده است در ستون "نام کاربر" روی صفحه نمایش داده می شود. برای ورود به سیستم ، روی "ورود به سیستم" کلیک کنید تا از نام کاربر خارج شوید. برای وارد کردن صفحه عملیات ، روی "Enter" کلیک کنید.

2. عملکرد سیستم کنترل آسیاب سنگ زنی
این مجموعه از چهار گروه صفحه نمایش تشکیل شده است: صفحه نمایش ، صفحه نمایش زنگ ، صفحه تنظیم پارامتر و صفحه نمایش نمودار فعلی.

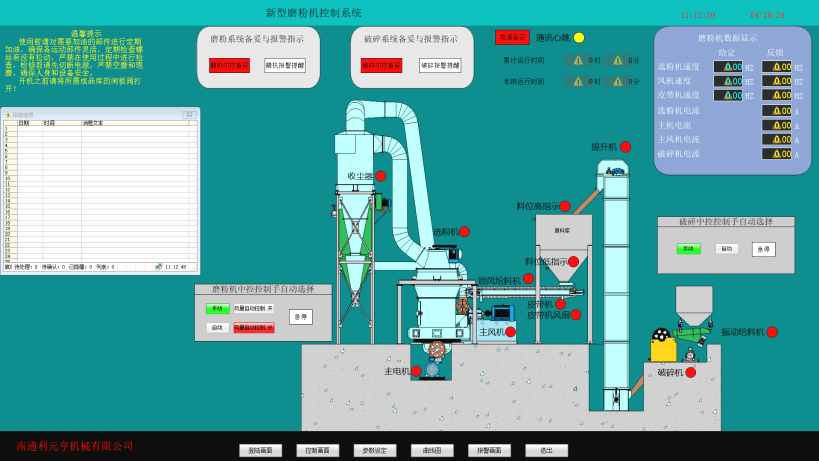

صفحه نمایش

① عمل استارتاپ یک کلیک

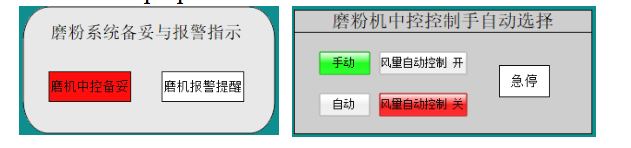

هنگامی که سیگنال Control Control Control Green سبز است ، "Auto" را در رابط انتخاب دستی و اتوماتیک آسیاب انتخاب کنید ، هنگامی که دکمه "خودکار" سبز می شود ، برای شروع تجهیزات روی دکمه "One Key Start" کلیک کنید و تجهیزات در سفارش بوت شروع می شوند. با کلیک بر روی دکمه "One Key Stop" ، تمام تجهیزات به ترتیب خاموش خاموش می شوند.

operation عملیات دستی

هنگامی که سیگنال Control Control Control Green سبز است ، "Manual" را در رابط انتخاب دستی و اتوماتیک آسیاب انتخاب کنید ، هنگامی که دکمه "دستی" سبز می شود ، روی دکمه قرمز کنار الگوی تجهیزات موجود در رابط کاربری کلیک کنید ، وقتی دکمه قرمز سبز می شود ، به این معنی است که تجهیزات شروع می شود. دنباله تعویض دستی به فصل 6 اشاره دارد.

صفحه نمایش B.Alarm

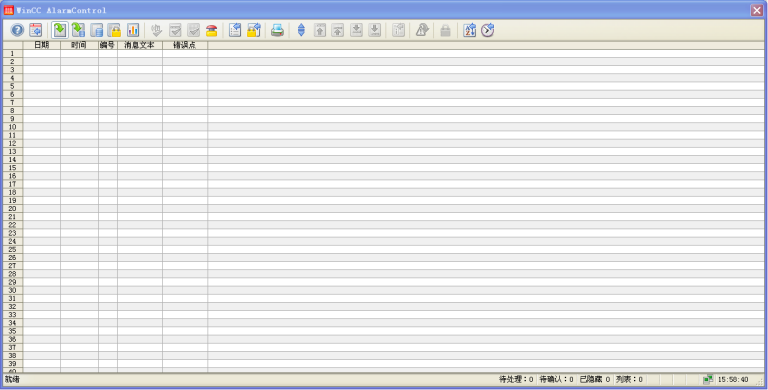

این صفحه عمدتاً برای نمایش اطلاعات هشدار دستگاه و ذخیره این اطلاعات برای مشاهده بعدی استفاده می شود. همانطور که در شکل نشان داده شده است ، تمام آلارم ها دارای زمان زنگ ، زمان تأیید شده ، پیام زنگ و زمان پایان زنگ هستند. هنگامی که زنگ هشدار ظاهر می شود ، اپراتور می تواند با کلیک بر روی آن ، آن را انتخاب کرده و سپس دکمه "تأیید شده" را برای تأیید زنگ هشدار فشار دهد و زمان تأیید شده زنگ هشدار نمایش داده می شود. توجه به این نکته حائز اهمیت است که هشدارها فقط در صورت بروز آنها قابل تأیید است. اگر هشدارهای زیادی برای نمایش در یک صفحه نمایش وجود دارد ، می توان با استفاده از دکمه های "Flip Up" و "Flip Down" صفحه نمایش را چرخید.

اطلاعات زنگ هشدار در سه رنگ نمایش داده می شود: وقتی زنگ هشدار رخ می دهد قرمز است. هنگامی که زنگ هشدار ناپدید شد ، سبز ؛ و بنفش هنگام وقوع زنگ و تأیید. لطفاً برای تعیین صحیح خطاها به این رنگ ها توجه کنید.

هشدارهایی که قبلاً ظاهر شده اند ، نمی توانند به صورت مصنوعی حذف شوند. آنها فقط هنگامی ناپدید می شوند که هشدارها به تعداد مشخصی جمع شده و با هشدارهای جدید جایگزین می شوند.

صفحه تنظیم تنظیمات پارامتری

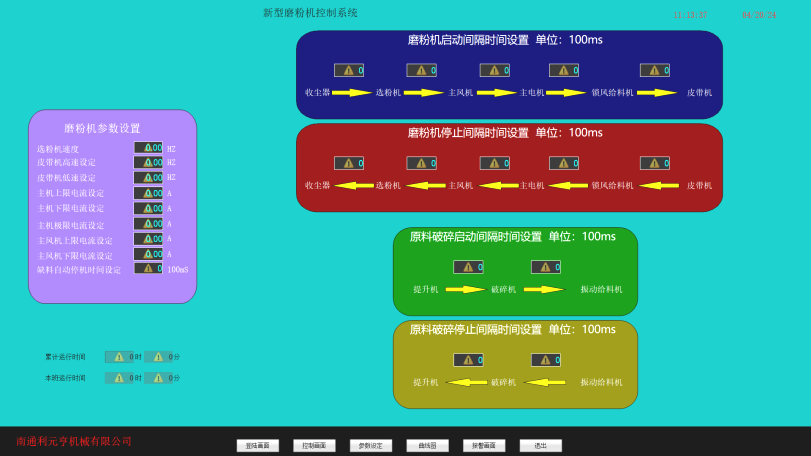

تنظیم پارامتر مقادیر زمان شروع و توقف را ثبت می کند. همانطور که در شکل نشان داده شده است ، برای وارد کردن تنظیم پارامتر ، ابتدا روی دکمه تنظیم پارامتر روی صفحه اصلی کلیک کنید ، رمز عبور (رمز ورود کارخانه 123456) را در پنجره کوچک تایپ کرده و اگر رمز عبور صحیح است ، صفحه تنظیم پارامتر را وارد کنید. این رمز عبور را می توان با تایپ کردن دو بار در عملکرد اصلاح رمز عبور در رابط اصلاح کرد. لطفاً برای جلوگیری از فراموش کردن یا نشت ، رمز عبور اصلاح شده را به درستی نگه دارید. در صورت فراموش کردن رمز عبور ، لطفاً به موقع با ما تماس بگیرید.

اگر می خواهید یک مقدار خاص را تغییر دهید ، رابط را وارد کرده و روی این مقدار کلیک کنید ، سپس صفحه کلید ظاهر می شود. داده هایی را که می خواهید در صفحه کلید تغییر دهید تایپ کنید و برای تأیید روی "Enter" کلیک کنید ، داده ها تغییر می کنند. با این حال ، برای ذخیره داده ها ، باید روی دکمه "Back to Main Screen" کلیک کرده و تغییر در پنجره تأیید را که ظاهر می شود تأیید کنید.

توجه به این نکته حائز اهمیت است که هر پارامترهای تغییر یافته نباید از حد بالایی و پایین (حداکثر ، دقیقه) نشان داده شده در صفحه کلید تجاوز کند ، این برای محافظت از ایمنی عملکرد تجهیزات است.

D.CURRENT SCRAPH

شما می توانید جریان در حال اجرا دستگاه اصلی ، فن و جداکننده پودر را در هر زمان در رابط فعلی منحنی نمودار مشاهده کنید. $ $
